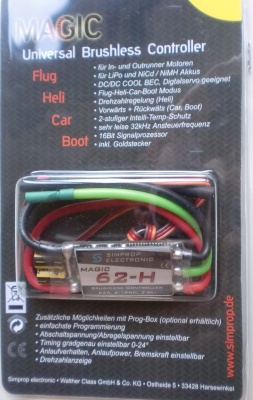

Magic 62-H Universal-Brushless-Controller

Brushless Controller Magic 62-H

Neue Generation von Motorcontrollern für Brushless Moten mit zahlreichen Features:

• Universal Brushless Controller mit großen Versorgungsspannungsbereich
• Akku Protection für LiPo/ Lilon / NiMh / NiCd (LiFE mit Prog-Box) Akkus
• Optimale Anpassung der Funktionalität durch 4 Modi: Flug, Heli, Car, Boot
• Drehzahlregler für E-Helis
• Vorwärts / Rückwärts Funktion für Car und Boot
• 5,5 V COOL Power BEC mit DC/DC Wandler, dadurch volle Belastbarkeit im gesamten

Eingangspsannungsbereich und geignet für Digitalservos

• Steuerbereich programmierbar, muß nicht bei jedem Start wiederholt werden
• Hohe Takfrequenz von 32kHz, dadurch sehr feinfühlige Steuerung, z. B. beim Torquen und sehr leiser Betrieb
• Programmierbar mit ProgBox oder über Steuerknüppel mit Status LED und Motortonfolgen
• 16-Bit Signalprozessor
• Intelligente Temperaturabschaltung
• Stufe 1: Regler wird heiß=>Reduzierung der Motorleistung auf 50%, Controller kann abkühlen
• Stufe 2: Regler überhitzt =>Abschaltung des Motors, Schutz des Controllers
• RX Filter, Anlaufschutz
• Halbleiter statt Kühlkörper, dadurch sehr klein und leicht
• Schutz gegen Überstrom (nur H Typen)

Techn. Daten Li-Po/li-Ion/LI Mn Zellen: 2 - 6 Nicd/NiMH Zellen: 6 - 18 Dauerstrom: 62 A Strom Kurzzeitig (max 15s): 72 A BEC Spitzenstrom: 5 A BEC Dauerstrom: 3 A Taktfrequenz: 32 kHz Verkabelung: 2,5 qmm Steckverbinder Akkuseitig: 4mm Goldkontakt Steckverbindr Motorseitig: 3,5 mm Goldkontakt Abmessungen: 67 x 26 x 10 mm Gewicht: 46 g Temperaturabschaltung: ja Überstromabschaltung: ja Batterietay programmierbar: ja Bremse ein/aus progr.: ja Motor Drehrichtung prog.: ja Steuerwege programmierbar: ja

Zubehör: SI0124508 ProgBox für Magic-Brushless

Einstellbare Funktionen Flug: Akkutype: LiPo / Lilon o. NiMH / NiCd Motordrehrichtung: normal / reverse Bremse: Ein / Aus Sonderfunktionen: keine *Unterspannungsabschaltung: Automatik oder manuell 4,5 V bis 50 V *Bremswirkung: 5 - 100 % Härte *Unterspannung Abschaltart: Abregeln / Abschalten *Motortiming: 0 bis 24° gradgenau *Anlaufverhalten: 5 Stufen *Anlaufpower: 5 Stufen *Anzeigen der ProgBox: Anzeige der maximalen und der gemittelten Motor-Drehzahl des letzten Betriebes *Sonderfunktionen: -

• = Einstellfunktion bzw. Anzeige steht nur mit ProgBox zur Verfügung

Einstellbare Funktionen Heli: Akkutype: LiPo / Lilon o. NiMH / NiCd Motordrehrichtung: normal / reverse Bremse: keine Breme Sonderfunktionen: Drehzahlregler, Ein / Aus *Unterspannungsabschaltung: Automatik oder manuell 4,5 V bis 50 V *Bremswirkung: - *Unterspannung Abschaltart: Abregeln / Abschalten *Motortiming: 0 bis 24° gradgenau *Anlaufverhalten: 5 Stufen *Anlaufpower: 5 Stufen *Anzeigen der ProgBox: Anzeige der maximalen und der gemittelten Motor-Drehzahl des letzten Betriebes *Sonderfunktionen: Ansprechen des Drehzahlreglers; 5 Stufen

• = Einstellfunktion bzw. Anzeige steht nur mit ProgBox zur Verfügung

Einstellbare Funktionen CAR: Akkutype: LiPo / Lilon o. NiMH / NiCd Motordrehrichtung: normal / reverse Bremse: immer EIN Sonderfunktionen: Rückwärtsfunktion EIN / AUS *Unterspannungsabschaltung: Automatik oder manuell 4,5 V bis 50 V *Bremswirkung: - *Unterspannung Abschaltart: Abregeln / Abschalten *Motortiming: 0 bis 24° gradgenau *Anlaufverhalten: 5 Stufen *Anlaufpower: 5 Stufen *Anzeigen der ProgBox: Anzeige der maximalen und der gemittelten Motor-Drehzahl des letzten Betriebes *Sonderfunktionen: -

• = Einstellfunktion bzw. Anzeige steht nur mit ProgBox zur Verfügung

Einstellbare Funktionen Boot: Akkutype: LiPo / Lilon o. NiMH / NiCd Motordrehrichtung: normal / reverse Bremse: immer Ein Sonderfunktionen: Rückwsärtsfunktion EIN / AUS *Unterspannungsabschaltung: Automatik oder manuell 4,5 V bis 50 V *Bremswirkung: - *Unterspannung Abschaltart: Abregeln / Abschalten *Motortiming: 0 bis 24° gradgenau *Anlaufverhalten: 5 Stufen *Anlaufpower: 5 Stufen *Anzeigen der ProgBox: Anzeige der maximalen und der gemittelten Motor-Drehzahl des letzten Betriebes *Sonderfunktionen: -

• = Einstellfunktion bzw. Anzeige steht nur mit ProgBox zur Verfügung
